简短介绍:手术室净化工程空调原理

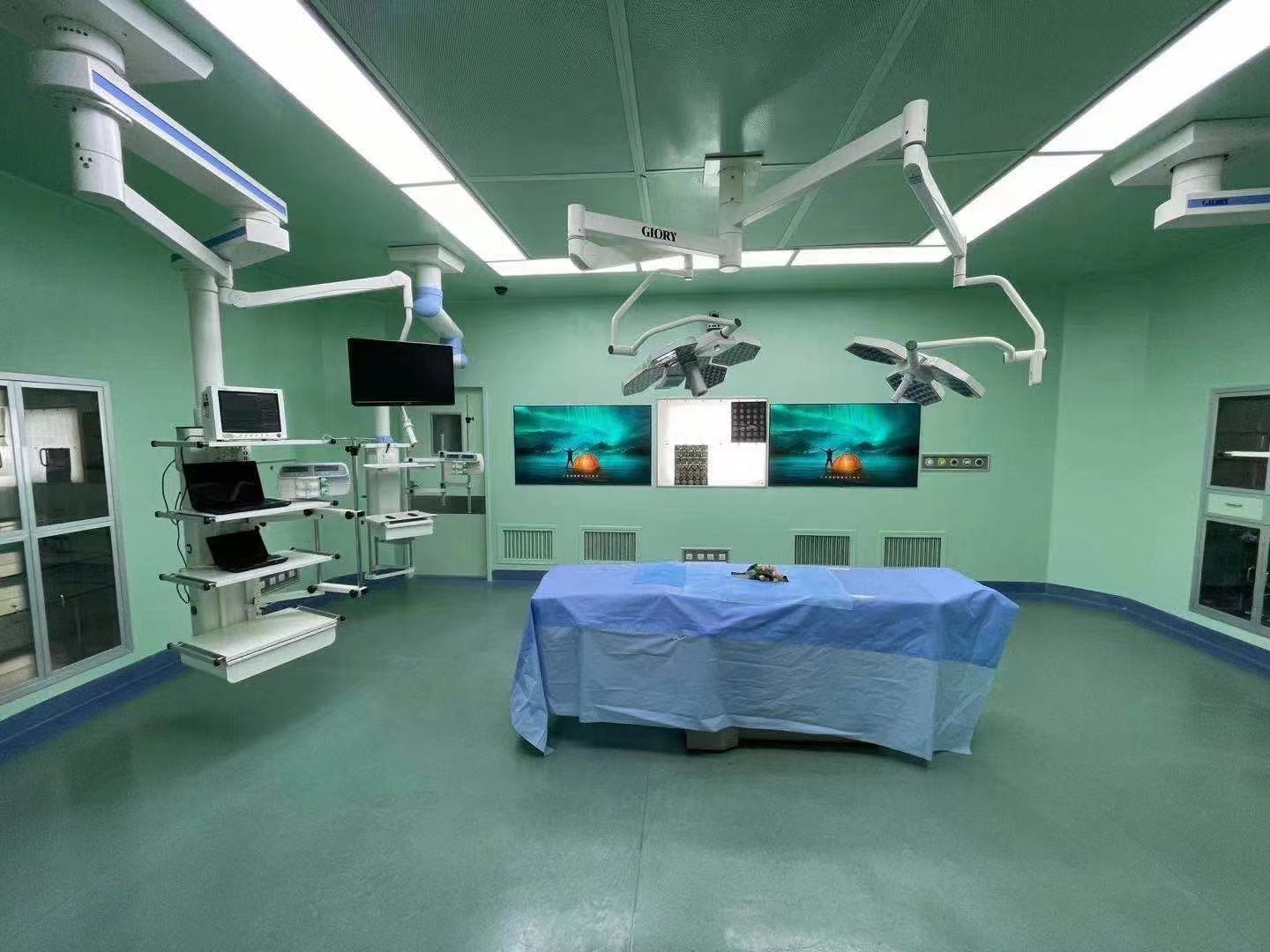

手术室净化


空调机组安装:

1、开箱检查
首先开箱检查设备主体和零部件是否完好、随机文件是否齐全,并形成验收文字记录。安装前,应首先阅读生产厂家所提供的产品样本及安装使用说明书,详细了结其结构特点和安装要点,严格按照其要求安装顺序进行安装、调整。
机组应清扫干净,箱体内无杂物、垃圾和积尘。检查风机叶轮转动是否灵活;检查风机电机绕组相间电阻、相地电阻是否良好。机组内空气过滤器(网)和空气热交换器翅片应清洁、完好。
2、安装条件
现场是否具备安装条件(地面平整、电源接通等),安装准备工作是否完成(安装机具是否就位,安装人员是否熟悉安装内容及要求等)。
3、确定安装方案
(1)、用地面小车将机组搬运到吊装位置,用液压升降平台抬升空调机组,机组基础与吊架之间安装弹簧减震器。
(2)、在机组安装时应特别注意机组的进出风方向,进出水方向,过滤器的抽出方向是否正确等,以避免失误。注意保护换热器翅片及机组,避免碰伤。
(3)、设备吊装时,其受力点不得使机组底座产生变形。安装后检查空调机组的水平度,如不符合要求,要进行调整,调整完毕后进行固定。
(4)、机组与供回水管的连接应正确,机组下部冷凝水排放管的水封高度应符合设计要求,并且保持一定的坡度,以利于凝结水的排出。连接机组供回水管时,应用两把管钳分别卡住机组的接管和要连接的水管(或挠性接管),避免扭伤机组换热器的铜管。
(5)、机组安装完毕进行通水试压时,应通过冷热交换器上部的放气阀将空气放干净。以保证系统压力和水系统的通畅。
(6)、机组安装必须做到装前检查,装后复查。内容有:转动部件转动是否灵活,是否有噪音,机组外形是否损伤等。应及时修复并记录,并向技术人员反映。以避免将问题遗留到机组调试时给调试带来麻烦。
(二)、排风机安装:
1、由于排风机组吊装在楼板上,应确认楼板的混凝土标号是否合格,承重能力是否满足要求,可以向土建施工方落实。
2、本工程排风机的机组重量均小于120Kg,风量较小,并且排风机组震动不大,机组用固定在屋顶的吊杆吊装。4根吊杆采用膨胀螺栓与屋顶连接,吊杆底部采用螺扣加垫圈与吊装孔连接的办法。膨胀螺栓规格为M12(膨胀螺栓钻孔固定深度以不得外露套管为宜,固定应牢靠,不得有松动现象。);吊杆规格为φ12钢筋。
3、根据空调施工图纸表明排风机组位置尺寸及空调设备的实际吊装尺寸进行吊杆定位,固定吊杆。
4、用地面小车将机组搬运到吊装位置,用手动葫芦抬升空调机组,排风机组与吊架之间采用橡胶垫减震。
5、在排风机组安装时应特别注意机组的进出风方向,过滤器的抽出方向是否正确等,以避免失误。
6、设备吊装时,其受力点不得使排风机组底座产生变形。安装后检查空调机组的水平度,如不符合要求,要进行调整,调整完毕后进行固定。
7、排风机组安装必须做到装前检查,装后复查。内容有:转动部件转动是否灵活,是否有噪音,排风机组外形是否损伤等。应及时修复并记录,并向技术人员反映。以避免将问题遗留到机组调试时给调试带来麻烦。
(三)、降噪措施:
空调设备的噪音主要来源于空调机组的震动和风机出口处,可以通过安装减震器和消声器来解决。
1、在组合空调机组与吊架之间安装弹簧减震器,在排风机与吊架之间安装橡胶垫减震。减震器可很好的消除由于机组内风机震动产生的噪音。
2、在送风管、回风管、新风管、排风管主管道上设置两节微穿孔板消声器,消声器标准长度为900mm一节。在所有高效保温送风口的静压箱上贴无纺布消音棉,保证机组内风机的噪音无法通过风口和风管传递,确保整个手术部的噪音满足规范要求。
(四)、风口、风管、管道及阀部件吊装:
1、支吊架安装:
① 风管支吊架安装必须准确,膨胀螺栓规格与吊杆相同。
② 吊架间距:风管大边长≤400mm为3.5m;≤1000mm为2.5m,>1000mm为1.8m。
③ 防火阀、消声器等部件应单独设支吊架。
④ 保温风管支架设在保温层外,横担处垫厚度与保温层相同的防腐木托。
⑤ 风管支吊架间距符合GB50243—2002规定。
2、风管连接:
① 法兰垫料:送回风、新风、排风系统为3mm厚8501阻燃密封胶带,排烟风管为3mm厚石棉板。8501阻燃密封胶带不得挤进风管,石棉板不得超出法兰外边。
② 连接法兰的螺栓均用镀锌螺栓,连接时螺栓在法兰同一侧。
3、吊装:
风管安装时,在地面上连成一定长度,采用吊装的方法就位,操作顺序为:先主管,后支管。
不得将可拆卸的接口装设在墙或楼板内,各种阀件应安装在便于操作和维修的位置。
风管安装后,水平风管的不平度允许偏差为每米不大于3mm,总偏差不应大于10mm。
为保证今后送风不吹出尘土,保护装饰品的清洁,在安装完风管及新风管的敞口部分应用塑料布密封。
风管穿过墙体和楼板或楼梯间时,缝隙用防火柔性材料密实填充,外用水泥砂浆抹面。
4、消声器、消声弯头在安装时应单独设支、吊架,使风管不承受其重量,支吊架及膨胀螺栓要安装牢固,可靠。消声器安装方向必须正确,按产品标识安装。
5、高效过滤器吊装:
四、手术室基本装备:
手术室的基本装备配置应满足招标文件及国家标准的要求。
表3:洁净手术室内基本配置
