制氧机

制 氧 机 整 体 系 统 技 术 标准

1 按照医院制氧站进行布局，采用整体撬装平台安装，制氧机可与中心供氧管道系统进行可靠连接

2 氧气制造原理为PSA技术

3 氧气纯度93%±3

4 氧气理化指标符合YY/T0298-1998《医用分子筛制氧设备通用技术规范》标准要求。

5 每次启动15分钟内氧气浓度达到90%以上

6 无需增压辅助氧气输出压力为0.4-0.5Mpa

7 制氧设备装备测氧仪在线监测氧气纯度

8 制氧设备装备氧气流量计在线监测产氧流量

9 制氧设备本体及空压机噪音符合国家标准≤85dB

10 整套系统配置自动控制运行功能

11制氧设备具有远程故障报警功能

12制氧设备具有5G云网管理控制功能

13制氧设备具有来电自启动功能

制 氧 机 详 细 配 置 清 单

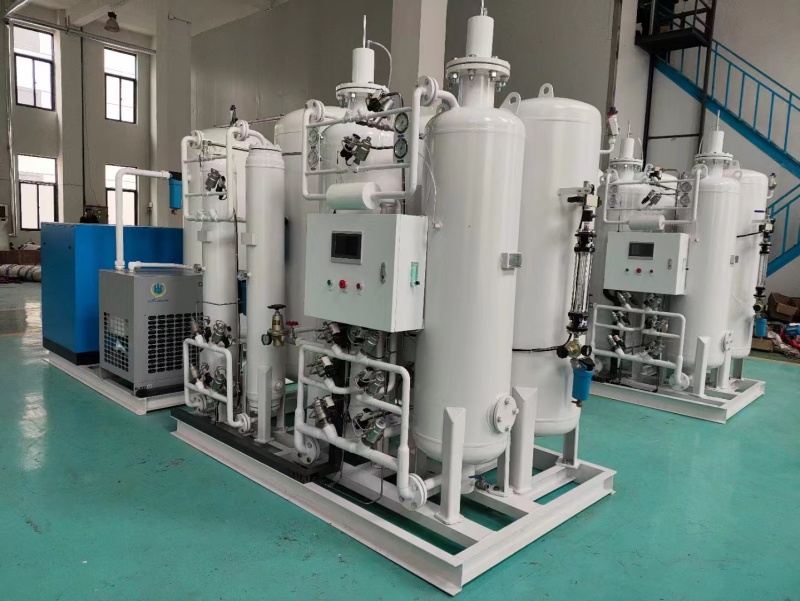

一、制氧主机

1 数量为2台

2 品牌CREAT，单机产氧量30 m³/h，双机产氧量60m³/h。

3 制氧主机为双塔吸附结构设计，国内独家专利技术

4分子筛采用硅谷高效高强度分子筛

5气动管道阀采用国际知名品牌-精锐ESG

6排气消音器采用进口国际知名品牌-美国ALWITCO（欧维克）

7微流孔控制+顶部压实技术，有效保护分子筛，防止粉化

8分子筛多层装填，氧气浓度梯度控制技术

9高标准空气净化处理技术，多达10级的空气洁净处理，保证分子筛寿命10年以上

10吸附塔底部旋风布气技术，能有效防止筛床扰动，有效保护分子筛，提升产氧速度

11多步骤左右均压+上下均黄金组合均压技术，能有效回收富余氧气，提升产氧浓度，减少空气消耗量

12具有不合格氧自动排空技术，防止不合格氧气输入供氧系统

13 双塔自循环快速提升氧浓度技术，约5-7分钟氧浓度达到合格使用标准

二、螺杆空气压缩机

1 数量：2台

2 国际知名品牌：台湾·汉钟

3 型号：AA6-37A 功率：37kw 产气量：6.8m³/min

4 全电脑数字控制，轻触式按键，友好的人机对话界面，所有的控制、数据的显示和参数调整均在控制面板上进行

5 具有远程联控功能

6 具有超载、高温、超压自动报警停机的保护功能

7 具有压力、温度、时间、故障等数据显示功能

8 具有电压、电流保护功能

9 具有485通讯功能，可实现数据上传、下载、远程读取

三、高温型冷干机

1 数量：2台

2 品牌：瑞典阿特拉斯·博莱特

3 型号：BLR140， 功率：1.25KW，处理气量: 14m³/min

4 原装引进德国技术，零部件选自日本松下、丹麦丹弗斯、荷兰乔克等国际一流品牌，

5 控制方式： CPU电脑智能控制系统，具备远程控制，数据传输，工作状态控制，故障报警、停机保护等功能

6 运行温度显示，可时刻监控制冷效果

7 可与空压机联控运行

8 设备类型：高温型，前置预冷风机、回温装置、蒸发器三阶梯降温模式，能满足入口60-80度高温空气，处理后空气露点最高达-22℃ ，水分含量低至0.91克/立方米，超低的水分含量，保证分子筛的使用寿命

四、气水分离器

1  配置气水分离器2只, 国际知名品牌-意大利ATS

2 型号：F0380W，单台空气处理量不小于10.5m³/min

3  独特的双段旋风分离设计 ，可有效分离95%以上的液态水

4  外置自动排水器

五、A级主路过滤器

1 配置数量2只, 国际知名品牌-意大利ATS

2型号：E105A，单台空气处理量应10.5m³/min,

3 除尘精度≤1µm， 可有效除去大颗粒尘、水、油

4 外置自动排水器

六、B级精密过滤器

1  配置数量2只, 国际知名品牌-意大利ATS

2 型号：E105B，单台空气处理量10.5m³/min,

3 除尘精度≤0.1µm，除油精度0.1ppm，可有效分离99%的固体颗粒、液态水、油

4 内置自动排水器

七、C级精密过滤器

1  配置数量2只, 国际知名品牌-意大利ATS

2 型号：E105C，单台空气处理量10.5m³/min,

3 除尘精度≤0.01µm，除油精度0.005ppm， 可有效分离99.5%液态水、油

4 内置自动排水器 , 国际知名品牌-意大利ATS

八、D级精密过滤器

1  配置数量2只, 国际知名品牌-意大利ATS

2 型号：E105D，单台空气处理量10.5m³/min,

3 除尘精度≤0.01µm，除油精度0.005ppm， 可有效分离99.5%油

4 内置自动排水器

九、氧气除尘除异味过滤器

1 数量：2只

2 国际知名品牌：意大利ATS

3 型号：F0130MV-15，氧气处理量：20m³/h,

4 除尘精度≤0.01µm，有效吸附氧气中的异味气体

十、高效消毒除菌过滤器

1 配置数量1只， 国际知名品牌：杭州佳洁

2型号：JJ-CJ-01GS，单台气体处理量：≥80m³/h,过滤精度：0.01µm

3聚四氟乙烯除菌滤芯，能有效地除去氧气中的细菌、尘粒及微生物

十一、氧气缓冲罐

1 数量：2台，品牌：濮阳瑞德

2 容积0.6m³,工作压力：0.8Mpa

3 独特的多层均混设计，出氧压力更稳定，氧气纯度波动小

4 材质为Q345R钢

5符合《固定式压力容器安全技术监察规程》、GB/T150.1-150.4-2011要求

十二、空气缓冲罐

1数量：1台，品牌：濮阳瑞德

2 容积2m³ ，工作压力0.8Mpa

3 材质为Q345R压力容器专用高强钢

4 符合《固定式压力容器安全技术监察规程》、GB/T150.1-150.4-2011要求

十三、洁净空气储罐

1数量：2台，品牌：濮阳瑞德

2 容积1m³ ，工作压力0.8Mpa

3 材质为Q345R压力容器专用高强钢

4 符合《固定式压力容器安全技术监察规程》、GB/T150.1-150.4-2011要求

十四、氧气储罐

1 数量：1台，品牌：濮阳瑞德

2 容积 5m³,最大工作压力：1.0Mpa

3 材质为Q345R高强钢

4 符合《固定式压力容器安全技术监察规程》、GB/T150.1-150.4-2011要求

十五、氧气流量计

1 配置流量计2台,  品牌为 美国矽翔

2 测量显示精度：±(2.0+0.5FS)，液晶屏显示，带瞬时流量及累计流量显示功能，带485通讯功能

3 流量计的正常使用寿命大于10年

十六、电气控制系统

1 数量：2套

2 PLC控制器选用德国西门子

3 液晶触控屏选用繁易科技

4 主要电气元件选用德国西门子

5开关电源选用台湾明纬

6电磁阀控制模块选用台湾亚德客

十七、氧气纯度分析仪

1 数量：2台

2 品牌：西安比恩科技，型号：BEE-310

3 世界先进离子流传感器技术，比利时原装进口电极，测量准确度高

4 测量显示精度：≤±0.5% FS

5 测量范围:10%～99.99%

十八、5G云网智能控制系统

1 强大的5G物联云网平台，通过云 APP 轻松实现对制氧设备远程查看和控制。

2可支持5G物联网卡、无线wifi、网线接入三种通讯方式

3 可支持 PC、ipad、Android多平台终端登陆云 APP管理设备。

4可实现制氧设备远程监控、故障诊断及设备调试 。

5 可将实时数据、历史数据存入云端数据库，并支持数据下载 。

6 可实现制氧主机、空压机、冷干机、吸干机、氧气增压机联动控制。

7 当系统发生异常情况时，监视器和报警器将发出报警信号，必要时执行保护停机。

8可实时监控制氧机以下运行参数：

实时氧气输出纯度，并可查询氧气输出纯度历史数据；

实时氧气输出压力，并可查询氧气输出压力历史数据；

氧气瞬时流量和累计流量；

制氧机累计运行总时间，制氧机本次运行时间；

制氧机启停数据查询；

制氧主机各阀门开启状态；

空压机状态，包括停机、运行、故障三种状态；

制氧主机状态，包括停机、运行、故障、休眠四种状态；

冷干机状态，包括停机、运行、故障三种状态；

吸干机状态，包括停机、运行二种状态

十九、智能报警系统

当制氧机出现故障时，可以以下面方式实现报警:

1、以短信方式发送报警信息给管理人员；

2、以电话方式发送报警信息给管理人员。

二十、管路系统

1数量：2套

2连接管道选用304不锈钢管

3连接管件为304不锈钢管件

4阀门管件采用304不锈钢阀门
